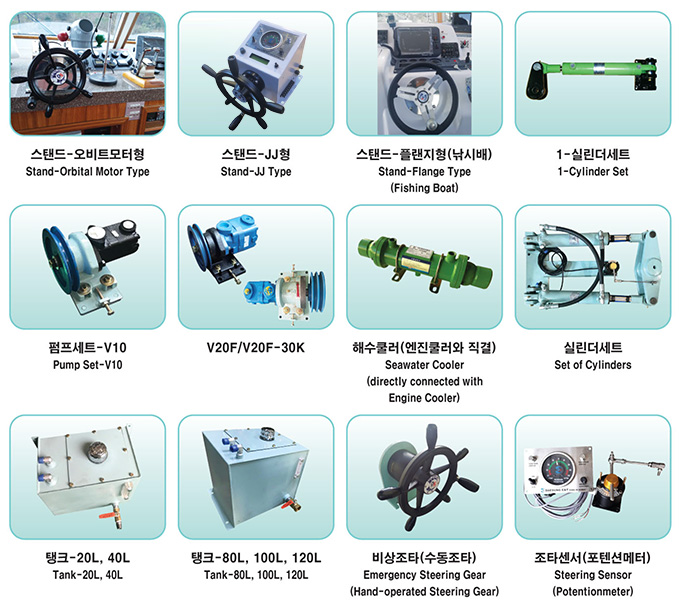

■ 오비트형, JJ형 구성품 - 스탠드, 펌프, 실린더세트, 탱크, 포텐션메터 |
The Components of the Orbital Type & JJ Type - Stand, Pump, Set of Cylinders, Tank, Potentionmeter |
|
 |
|
20L |
280 X 200 X 350H |
40L |
400 X 250 X 400H |
|
80L |
450 X 390 X 400H |
100L |
500 X 450 X 450H |
120L |
600 X 450 X 450H |
| | |
|

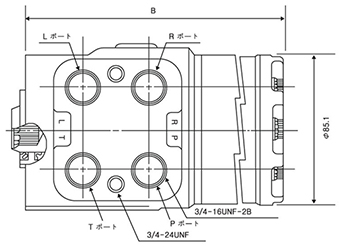

■ 오비트롤 모터 제원표 The Specifications of the Orbitrol Motor |
|
|  |
|
형식 (Type) |
용량 (CC) (Capacity) |
전장치수 (B) (Overall Length Dimensions) |
키트 (Kit) |
UB-E |
70 |
125.5 |
10.2 |
UC-E |
100 |
129.1 |
13.2 |
UE-E |
160 |
137.9 |
21.8 |
UM-E |
280 |
154.0 |
31.8 |
YP-E |
370 |
166.7 |
50.8 |
YT-E |
550 |
192.1 |
80.8 |
|
|

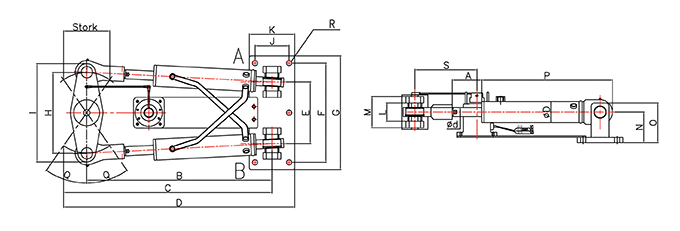

■ 1라다 실린더세트 설치도 Setting Drawing for 1 rudder Cylinder Set |
 |
|
ΦC |
ΦD |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
Stroke |
0.2T |
28 |
65 |
67 |
427 |
484 |
522 |
117 |
230 |
250 |
160 |
225 |
95 |
115 |
45 |
77 |
76 |
93 |
290 |
45° |
5-Φ13 |
130 |
114 |
0.3T |
28 |
65 |
90 |
570 |
645 |
708 |
190 |
306 |
350 |
240 |
295 |
105 |
140 |
56 |
96 |
94 |
122 |
403 |
35° |
5-Φ16 |
235 |
150 |
0.5T |
35 |
76 |
135 |
705 |
825 |
888 |
323 |
435 |
495 |
400 |
465 |
105 |
140 |
56 |
96 |
94 |
122 |
493 |
35° |
8-Φ16 |
235 |
240 |
1.0T |
45 |
95 |
165 |
795 |
945 |
1017 |
404 |
554 |
604 |
500 |
590 |
160 |
200 |
68 |
118 |
105 |
143 |
563 |
35° |
8-Φ18 |
240 |
300 |
2.0T |
55 |
114 |
195 |
914 |
1094 |
1186 |
485 |
635 |
685 |
600 |
695 |
160 |
200 |
76 |
136 |
105 |
143 |
652 |
35° |
8-Φ18 |
240 |
360 |
3.0T |
70 |
145 |
230 |
1043 |
1242 |
1377 |
570 |
720 |
770 |
695 |
795 |
165 |
215 |
78 |
138 |
117 |
160 |
724 |
35° |
10-Φ19 |
240 |
400 |
|

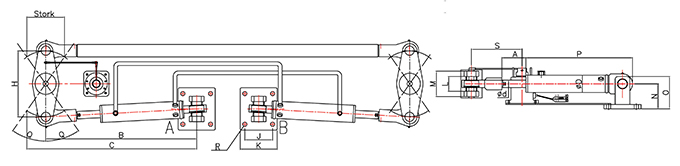

■ 2라다 실린더세트 설치도 Setting Drawing for 2 rudder Cylinder Set |
 |
|
ΦC |
ΦD |
A |
B |
C |
D |
H |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
Stroke |
0.2T |
28 |
65 |
67 |
427 |
484 |
1000 |
160 |
95 |
115 |
45 |
77 |
76 |
93 |
290 |
45° |
5-Φ13 |
130 |
114 |
0.3T |
28 |
65 |
90 |
570 |
645 |
1450 |
240 |
105 |
140 |
56 |
96 |
94 |
122 |
403 |
35° |
5-Φ16 |
235 |
150 |
0.5T |
35 |
76 |
135 |
705 |
825 |
1800 |
400 |
105 |
140 |
56 |
96 |
94 |
122 |
493 |
35° |
8-Φ16 |
235 |
240 |
1.0T |
45 |
95 |
165 |
795 |
945 |
2060 |
500 |
160 |
200 |
68 |
118 |
105 |
143 |
563 |
35° |
8-Φ18 |
240 |
300 |
2.0T |
55 |
114 |
195 |
914 |
1094 |
2400 |
600 |
160 |
200 |
76 |
136 |
105 |
143 |
652 |
35° |
8-Φ18 |
240 |
360 |
3.0T |
70 |
145 |
230 |
1043 |
1242 |
2560 |
695 |
165 |
215 |
78 |
138 |
117 |
160 |
724 |
35° |
10-Φ19 |
240 |
400 |

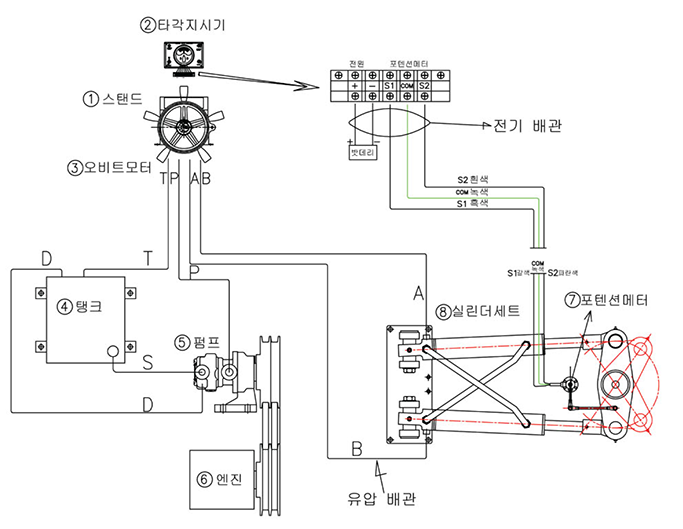

오비트모터형 계통도 The Distribution Diagram of the Orbital Motor Type |
 |
• 특징
1. 구조 및 설치가 복잡함
2. 핸들이 유량에 따라 가볍고 무거움
3. 핸들회전수가 많으므로 불편함
4. 유압라인이 조타실까지 설치해야하므로 복잡함
|
• 설치 및 사용방법
1. 유압 및 전기배관을 도면과 같이 한다.
2. ➀에 있는 Source를 On 위치로 논다.
3. 방향이 반대일 때 S1, S3의 위치를 바꾼다.
4. ➀의 핸들을 돌리면서 사용하면 된다.
5. 핸들이 좌, 우 다 돌아갔을 때 무리하게 돌리지 말것 (펌프에 무리가 감)
6. 핸들방향과 타각 방향이 반대일 때 흰색과 흑색을 바꾸면 됨
|
|
JJ형 계통도 The Distribution Diagram of the JJ Type |
 |
• 특징
1. 구조 및 설치가 간단함
2. 핸들이 가벼움
3. 핸들회전수가 톤수에 상관없이 일정함
4. 유압라인이 조타실에 필요없음
5. 리모트 및 자동항법과 호환됨
|
• 설치 및 사용방법
1. 유압 및 전기배관을 도면과 같이 한다.
2. ➁에 있는 Source를 MFU 위치로 논다.
3. ➁에 있는 S/W를 Port, STBD 방향으로 하면서 작동상태를 확인한다.
4. 방향이 반대일때 S1, S3의 위치를 바꾼다.
5. ➀의 핸들을 돌리면서 사용하면 된다.
6. 핸들이 좌, 우 다 돌아갔을 때 무리하게 돌리지 말것 (파손의 위험 있음)
7. 비상솔밸브를 장착함으로 비상시 어려움을 해소함 (스위치로 조작하므로 간단함)
|
|
|
|
